KL 246

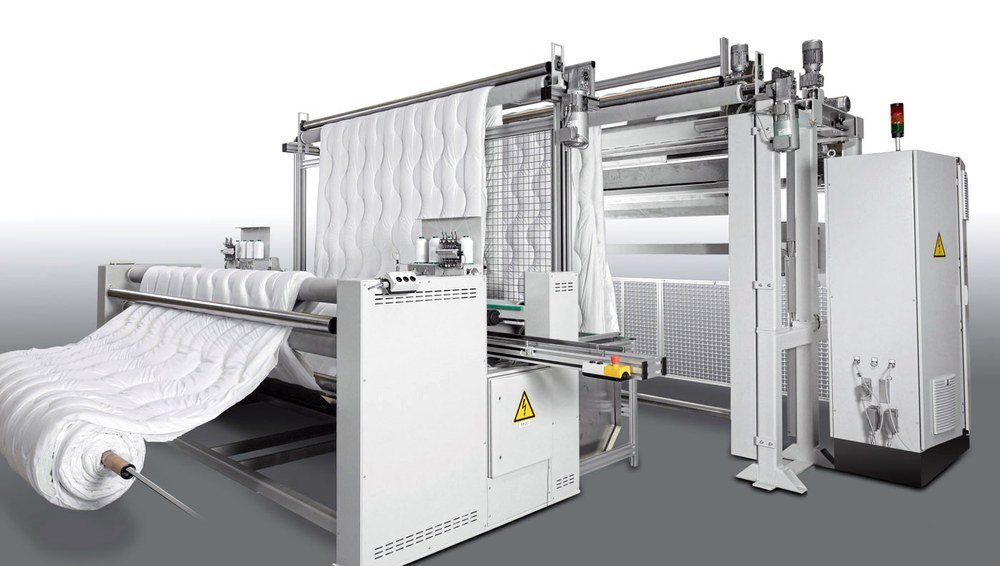

Modulare Umsäumanlage (Kettenstich) für die Fertigung von Steppdecken

Merkmale / Features

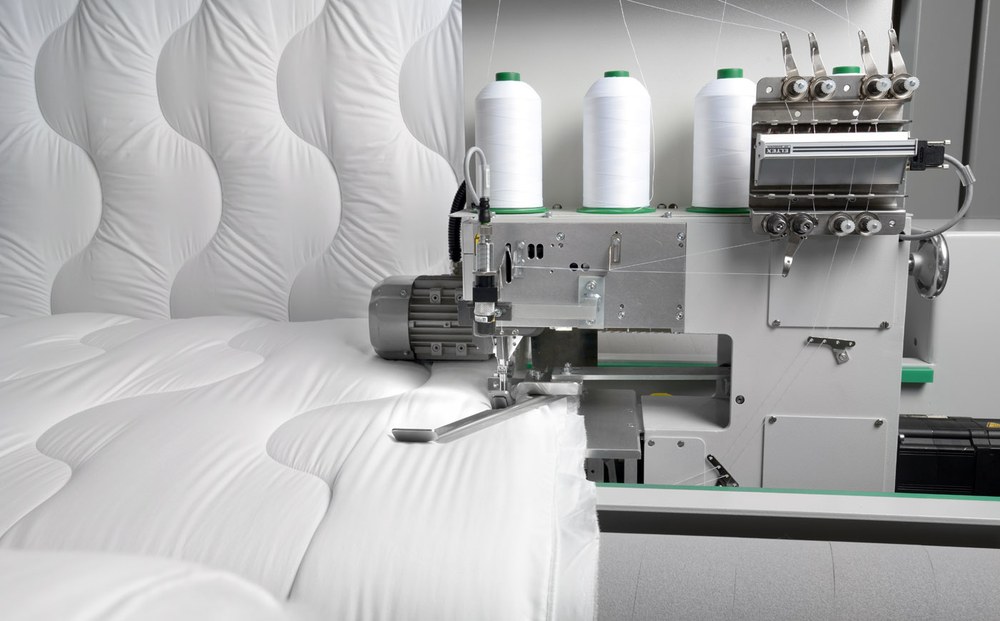

Seitennaht-Nähstation:

Verstellweg pro Seitennaht-Maschine: 600 mm
Links- und rechtsständige 2-Nadel Doppel-Kettenstich Nähköpfe (Stichtyp 401) mit Mehrfachtransport (Nadel-, Ober,-und Presserfußtransport)
Hinter dem Nähbereich angeordnete Rundmesser (Durchmesser 100 mm) sorgen für eine präzise, rationelle Kantenbeschneidung
Integriertes Einzugs-Walzenpaar für einen optimalen Materialvorschub
Max. Drehzahl von 4.000 Stiche/min., mit einer maximalen Stichlänge von 8 mm
Elektronische Fadenlaufkontrollen für alle Kettenfäden während des Nähprozesses
2 Strichlaser zur Markierung der späteren Schnittkante durch Projizierung einer Laserlinie vor Seitennahtnähmaschine
Kontrolle der eingestellten Steppdecken-Länge mittels Laser-Entfernungsmessung (mit optischer Anzeige am Display des Lasersensors

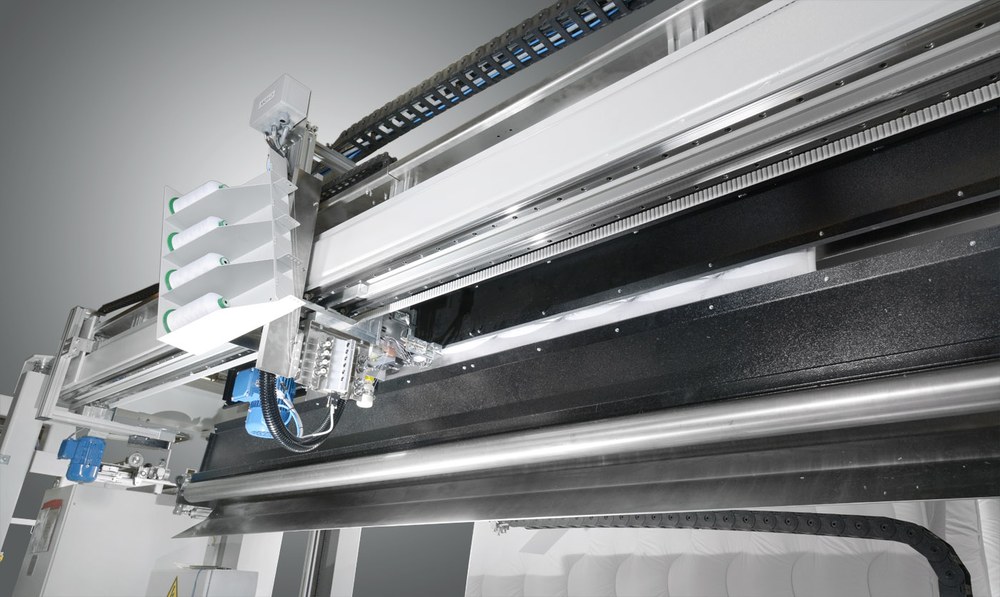

Quernaht-Nähstation:

Aushebbare 4-Nadel Doppel-Kettenstich Nähköpfe (Stichtyp 401) mit Mehrfachtransport (Nadel-, Ober,-und Presserfußtransport)
Nadelabstand 5 / 5 / 5 mm
Max. Nähgeschwindigkeit: 3.000 Stiche/min.
Einstellbare Stichlänge 2 - 8 mm
Taktzeit bei Deckengröße 1,30 m x 2,40 m: 15 sec. (bei einer Stichlänge in der Quernaht von 7 mm)
Kollisionskontrolle (Erfassung Materialstau)
Fadenwächter für alle Kettfäden
Kettfaden-Trenneinrichtung und Rundmesser

Sonstiges:

Tänzerung vor den Nähköpfen der Seitennaht- und Quernaht-Nähstation (mit Zwischenwarenspeicher) zur Entkopplung der Produktionsgeschwindigkeit der vorgelagerten Vielnadel-Anlage
Hohe Maßgenauigkeit der Steppdecken durch hängende/entspannte Messung und Ablängung
Touch-Bedienfeld mit intuitiver Menüführung und einfacher Bedienung
Programmierbare Steppdecken-Rezepte für verschiedene Stückzahlen
